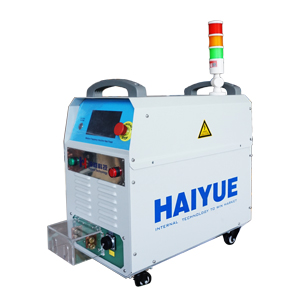

20KW中頻感應加熱設備參數
| 設備參數 | HYMF20/380 |
| 額定輸出功率 | 20KW |
| 額定輸入電流 | 40A |
| 輸出功率可調范圍 | 0.5%~100%額定功率 |
| 輸出電流可調范圍 | 2%~100%額定電流 |
| 控制精準度 | 1% |
| 輸出電流可調靈敏度 | 最小0.1A |
| 輸出功率可調靈敏度 | 最小0.1KW |
| 諧振頻率跟蹤范圍 | 5-30KHz諧振頻率范圍可根據不同工件材質定制 |
| 功率 | ≥95%，包括輸出隔離變壓器 |
| 功率因數 | ≥95%，20%以上額定功率 |
| 輸入電源電壓 | 380VAC三相 |
| 輸入電源電壓允許波動范圍 | -30%~+10% |
| 輸入電源頻率 | 50KHz/60KHz |
| 過載能力 | 1.10倍額定，1分鐘 |
| 柜體防護等級 | IP20 |
| 冷卻方式 | 全空冷 |
| 環境溫度 | -40℃~40℃ |
| 海拔 | ≤1000m，大于1000m降額運行 |
| 裸重量 | 60kg |
| 外形尺寸 | 600mm*340mm*650mm |
| 長圖記錄儀 | 高度：350mm |
20KW中頻感應加熱設備適用范圍：
可適用于：焊前預熱、焊后消氫、普通加熱、焊后熱處理、校直、釬焊、熱套、熱拆、透熱等。
20KW中頻感應加熱設備功能特點：
1.安全低損耗高冗余設計——高頻低損耗 IGBT 逆變方案
系統采用 ZCS 電路實現高頻低損耗 IGBT 逆變，在 DSP 的控制下，能快速精準地跟蹤負載的變化，及時調整逆變頻率和相位；消除了目前普遍存在的 IGBT 逆變容易脫離 ZCS 模式的缺陷，因此解決了 IGBT 容易損壞的問題。較模擬控制方式相比，系統在跟蹤速度、跟蹤精度、綜合保護能力、效率等性能上均明顯提高。
2.多種模式不間斷運行——四種運行模式
→ 恒輸出電流運行
→ 恒輸出功率運行
→ 溫度閉環運行
→ 工藝運行模式分段運行：裝置內置 32 個可編程（面板輸入）運行段，每段均可設置運行方式和定時時間。
（包括上述運行方式以及恒升降溫速率運行），因此裝置可以實現按照指定的曲線運行。且運行時可選擇跳過、重復段，并具有在線修改段的功能。
3.實時跟蹤保護——輸出回路漏電流檢測和保護功能（可選項）
裝置可選配輸出回路漏電流檢測和保護功能，實時檢測感應器的對地漏電流值，如該電流超過設定值，設備將保護停止輸出。
4.模塊化人性化的便捷設計——參數在線設置
裝置的運行控制、限制保護等參數均可在線進行設置，斷電后設置的參數不丟失，可設置通電繼續運行。
